Uit productie
Let op: De OM32 wordt niet meer geproduceerd en is niet meer nieuw leverbaar. De OM32 is vervangen door de OC32
Introductie
De OM32 is een elektronische module voor het aansturen van diverse onderdelen op de modelbaan. Hoewel de OM32 inmiddels een opvolger heeft in de vorm van een OC32 module met nog meer mogelijkheden is en blijft de OM32 vooralsnog gewoon leverbaar.
De OM32 module heeft 32 uitgangen die universeel bruikbaar zijn voor uiteenlopende zaken. Oorspronkelijk is de OM32 ontwikkeld voor het Dinamo besturingssysteem, maar de module wordt ook toegepast bij het Dinamo/MCC systeem voor de besturing van modelauto's én kan rechtstreeks worden gekoppeld aan de seriële poort van een PC. Op 1 seriële poort kunnen 16 OM32 eenheden worden aangesloten, zodat met deze seriële poort 512 uitgangen kunnen worden bestuurd. Als je niet beschikt over een seriele poort, maar wel over een USB interface kun je gebruik maken van een USB-seriëel converter. Hiermee ontstaat een relatief goedkope en flexibele mogelijkheid om elektrische apparaten in je miniatuurwereld te besturen vanuit een PC, onafhankelijk van een eventueel gebruikt digitaal systeem.
Als je de OM32-serial gebruikt als aparte oplossing of als aanvulling op je bestaande (niet-Dinamo) digitale systeem dient de besturings PC voorzien te zijn van de juiste software om de OM32 te besturen. Op dit moment ondersteunen Koploper en Rocrail deze module.
Het mooie van de OM32 serial is dat de uitgangen universeel zijn. Dat wil zeggen dat je helemaal zelf kunt bepalen waar je een uitgang voor gebruikt. Als je seinen aanstuurt is de OM32 serial volledig seinstelsel onafhankelijk. Dat wil zeggen dat alle functies die je nodig hebt voor het genereren van de seinbeelden die horen bij alle door de software ondersteunde seinstelsels beschikbaar zijn.
Functies
De functies die in de OM32 zitten maken deze module geschikt voor onder andere de volgende toepassingen:

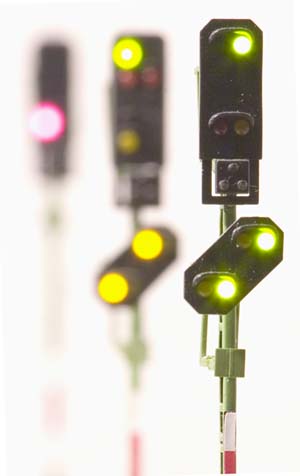

- Daglichtseinen, zowel LED als lamp-uitvoeringen. Seinstelsel-onafhankelijk. Het wisselen tussen de seinbeelden gebeurt naar keuze met of zonder aan -en nagloeifunctie en naar keuze met of zonder donkerfase tussen de seinbeelden. Dit is per sein en zelfs per seinstand instelbaar;
- Knipperlichten (al dan niet met aan-en nagloeifunctie);
- Alternerende knipperlichten (al dan niet met aan-en nagloeifunctie), bijvoorbeeld voor spoorwegovergangen;
- Elektrische ontkoppelaars met automatische tijdafschakeling tegen doorbranden;
- Vlamboogimitatie (slechts 1 LED nodig), bv voor in je locomotief onderhoudswerkplaats;
- Diverse lampjes, LEDs , motoren, etc. Deze kunnen niet alleen worden aan -en uitgeschakeld, maar ook pulsbreedtegemoduleerd worden, zodat de lichtopbrengst of de draaisnelheid kan worden geregeld in 16 stappen.
Capaciteit
De OM32 serial beschikt over 32 universele uitgangen. Het onderstaande is slechts een kleine greep uit de mogelijkheden wat dit in de praktijk betekent ten aanzien van wat je met 1 OM32 kunt aansturen:
- 2 Duitse uitrijseinen met voorsein + 2 Duitse inrijseinen met voorsein;
- 10 Nederlandse 3-kleuren seinen;
- 8 Nederlandse seinen met cijferbak;
- 16 blokseinen;
- 32 ontkoppelaars;
- ...
- Een willekeurige combinatie van het bovenstaande of een combinatie met hier niet genoemde zaken kan uiteraard ook, mits het totaal aantal van 32 uitgangen maar niet overschreden wordt.
Aansluiten
De OM32 units worden (aan de 'ingangszijde') met slechts 3 draden aangesloten (aarde, voeding en signaaldraad) en kunnen (tot een maximum van 16) worden doorgelust. Om de OM32 te kunnen gebruiken heb je dus slechts een vrije seriële poort of een USB interface nodig op een PC en moet je 3 draden onder je spoorbaan doortrekken waarop je op de gewenste plaatsen een aftakking voor de OM32 maakt. Als je al een voeding en aarde hebt is dat slechts 1 extra draad.
Meer technische informatie over de OM32 serial vind je » hier »
Handleiding en configuratieprogramma
De handleiding en stukslijst voor de OM32 Serial vind je op de download pagina
De configuratietools voor de OM32 Serial vind je in het dinamousers forum
Prijs
Rekening houdend met technische achtergrondkennis, persoonlijke wensen en budget kun je de OM32 serial aanschaffen in de vorm van een "kale" print met processor, een bouwpakket of als kant-en-klaar geteste module. Welke vorm je ook kiest, de OM32 blijft een economisch gunstige uitbreiding van je besturingselektronica. Klik hier om naar de webshop te gaan.

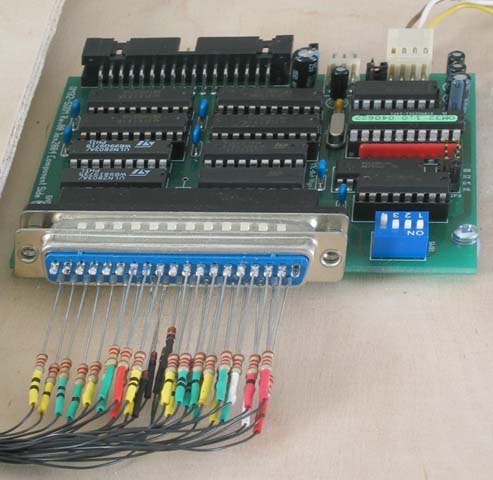

Onderstaand nog een foto waarop de opbouw va de OM32 beter te zien is: voor de goede orde dit is de OM32 uitvoering die ook geschikt is voor parallelle aansluiting aan het Dinamo systeem. Op de seriele uitvoering wordt de grote zwarte connector (linksboven) als ook een aantal andere onderdelen niet geplaatst.
