Integrated Power Supply
De IPM is bedoeld om je DINAMO bestuurde modelspoorbaan van de juiste voedingsspanningen te voorzien. Deze zijn:
- +5V voor de elektronica (RM-U, TM-H, OC32 en PM32)
- +12V voor de TM-H controller(s)
- Wissel Stuurspanning 16..21V / 3A (instelbaar, stroombegrensd), eventueel ook extern te gebruiken voor ontkoppelrails
- Rijspanning 13..18V / 5..15A (instelbaar, NIET begrensd)
De IPM betrekt al deze spanningen uit één enkele (ringkern)trafo van 18V. De 5V wordt hieruit opgewekt door een schakelende converter. Deze is energiezuinig en dissipeert daardoor weinig warmte. De overige spanningen worden op ‘traditionele’ wijze verkregen.
Enkele componenten voor de totale voeding zitten niet op de print, vanwege de simpele reden dat deze fysiek niet geschikt zijn om op een print te monteren. Voor details hieromtrent verwijs ik je naar de handleiding.
Als je nog niets hebt, zul je de IPM bouwen voor alle benodigde voedingsspanningen, maar heb je bv al een aparte 5/12V voeding voor de elektronica, dan zou je ook alleen het rijspanning -en wissel stuurspanning gedeelte kunnen gebruiken. De 4 deelvoedingen zijn feitelijk apart op te bouwen en in de stukslijst vind je welke onderdelen je voor elke functie nodig hebt.

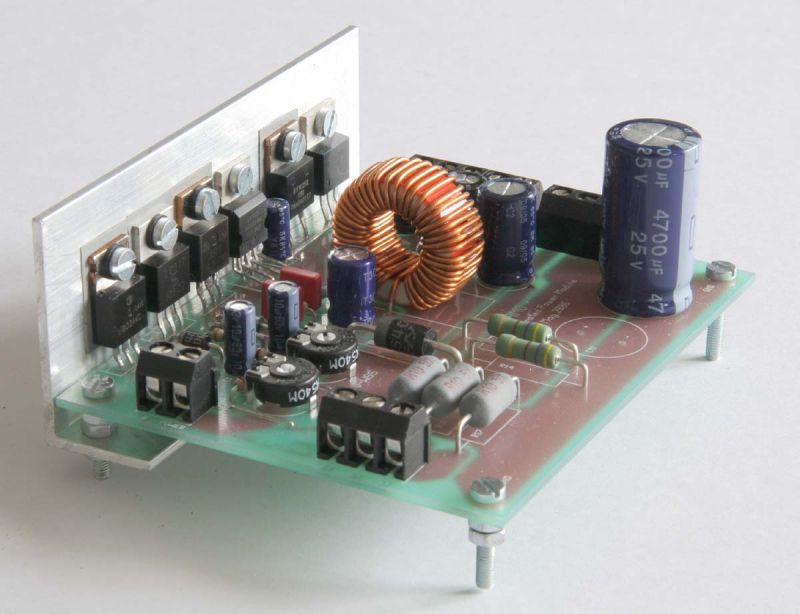

De geassembleerde IPM:
